熔融指數(shù)儀（又稱熔體流動速率儀）是用于測定熱塑性塑料在熔融狀態(tài)下流動性能的關(guān)鍵設(shè)備，廣泛應(yīng)用于塑料生產(chǎn)、質(zhì)檢和研發(fā)領(lǐng)域。其核心原理是通過測量塑料在標(biāo)準(zhǔn)溫度和負荷下10分鐘內(nèi)通過規(guī)定孔徑的熔體質(zhì)量（單位：g/10min），表征材料的加工流動性。
1. 核心工作原理
（1）測試流程
-
裝料：將塑料顆粒（或粉末）裝入加熱料筒（Barrel）。
-
熔融：加熱至標(biāo)準(zhǔn)溫度（如190℃、230℃），恒溫4~6分鐘使物料完全熔融。
-
加壓：在活塞（Piston）頂部施加標(biāo)準(zhǔn)砝碼（如2.16kg、5kg），擠出熔體。
-
切割稱重：定時切割擠出的熔體條，稱重并計算熔融指數(shù)（MFR/MVR）。
（2）關(guān)鍵計算公式
-
熔體質(zhì)量流動速率（MFR）：
MFR=切割熔體質(zhì)量(g)×600切割時間間隔(s)(單位：g/10min) -
熔體體積流動速率（MVR）：
MVR=π×活塞直徑2×活塞位移4×時間(單位：cm³/10min)

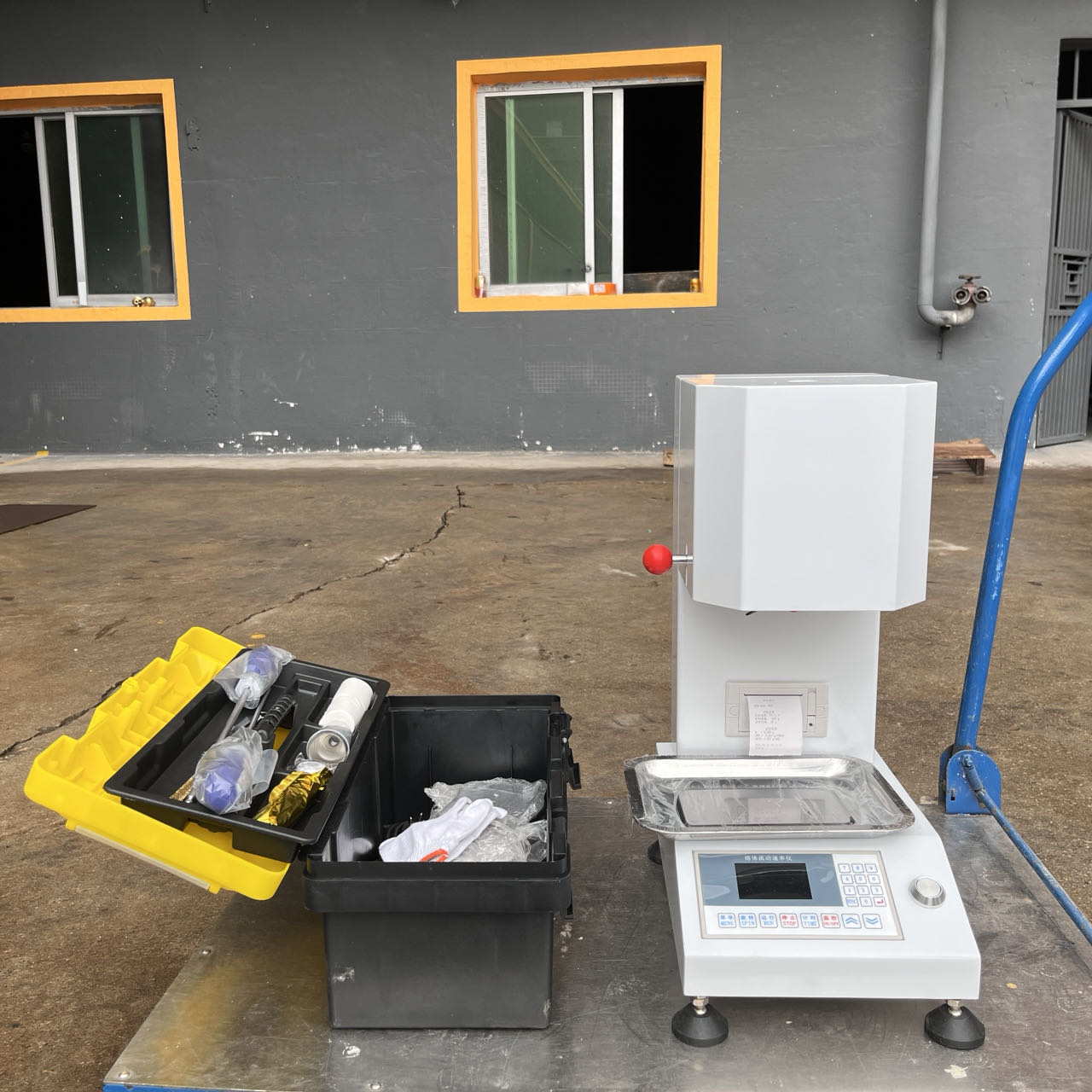

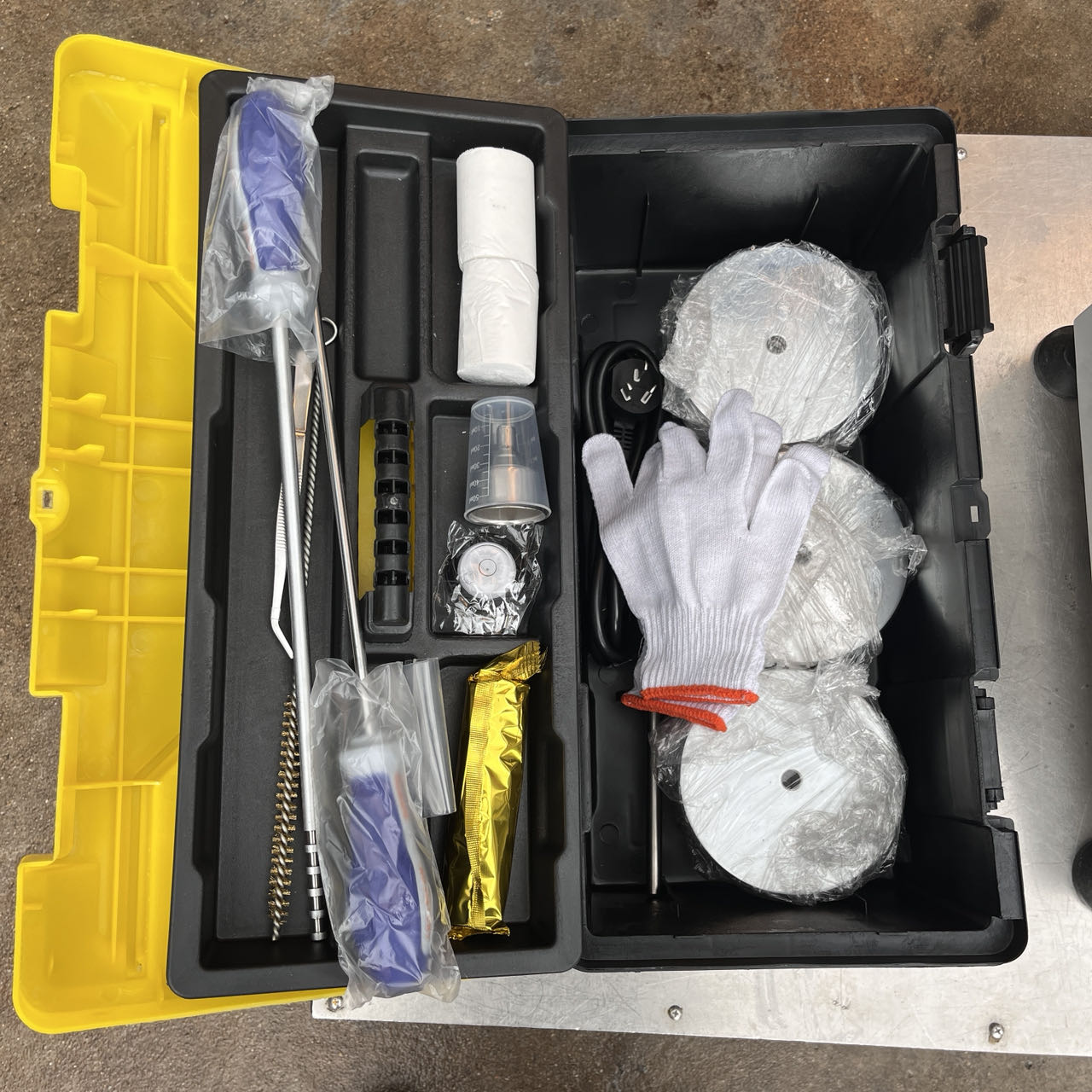

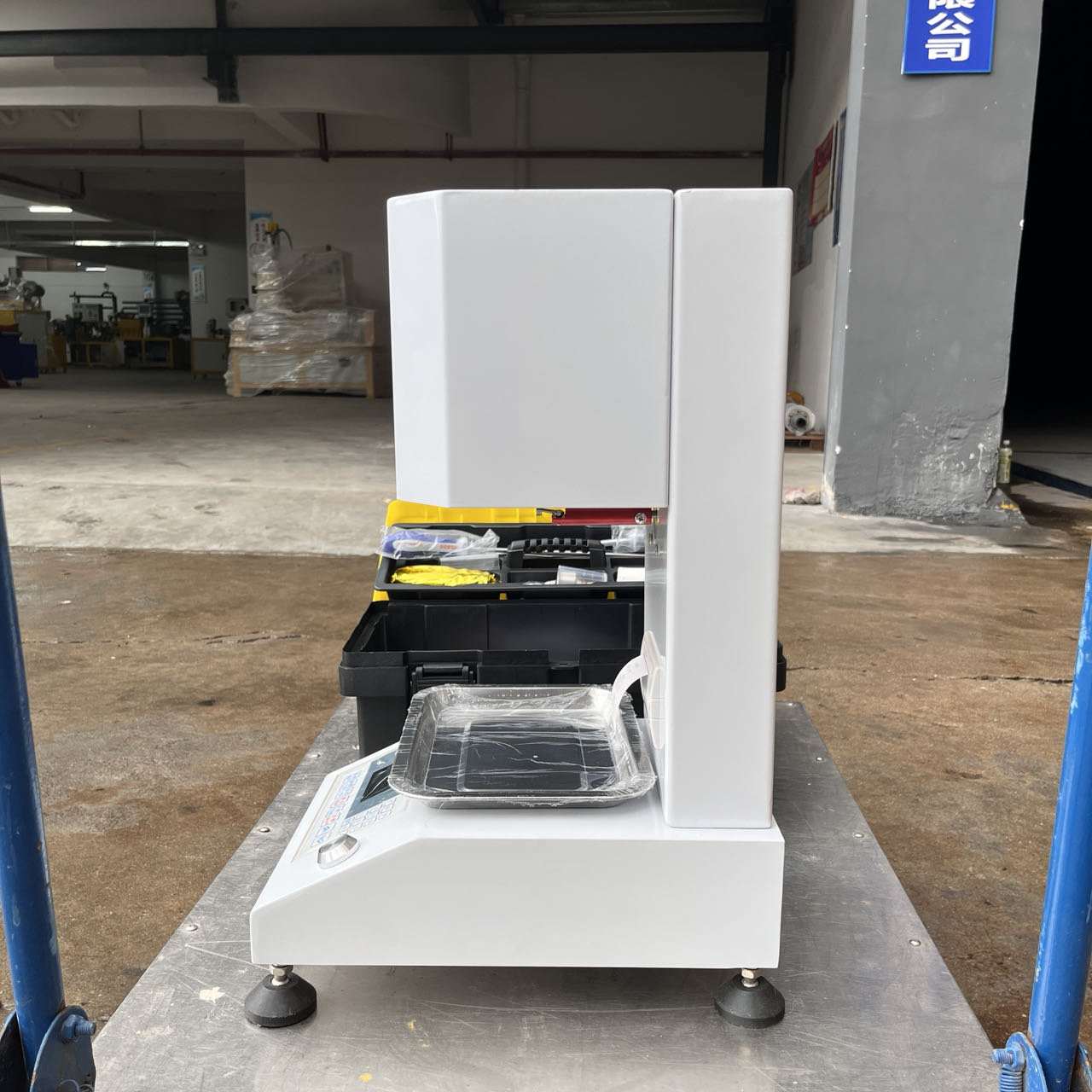

2. 設(shè)備核心結(jié)構(gòu)
| 組件 | 功能說明 |
|---|---|
| 加熱料筒 | 不銹鋼材質(zhì)，內(nèi)置溫度傳感器（精度±0.2℃），標(biāo)準(zhǔn)內(nèi)徑Φ9.55mm。 |
| 活塞桿 | 表面拋光，直徑Φ9.48mm，頂部可加載砝碼（如2.16kg、5kg、10kg）。 |
| 口模（Die） | 標(biāo)準(zhǔn)孔徑Φ2.095mm（可選Φ1.18mm），長度8mm，耐磨損。 |
| 切割裝置 | 手動或自動切割，確保熔體段長度一致。 |
| 溫控系統(tǒng) | PID精確控溫（范圍50~400℃），波動≤±0.5℃。 |
| 數(shù)據(jù)記錄 | 電子天平（0.1mg精度）+軟件自動計算MFR/MVR。 |
3. 測試標(biāo)準(zhǔn)與條件
（1）常用國際標(biāo)準(zhǔn)
-
ISO 1133：全球通用，區(qū)分MFR（質(zhì)量法）和MVR（體積法）。
-
ASTM D1238：美國標(biāo)準(zhǔn)，與ISO 1133類似，但部分參數(shù)不同。
-
GB/T 3682：中國國標(biāo)，等效ISO 1133。
（2）典型測試條件（示例）
| 材料 | 溫度（℃） | 負荷（kg） | 適用標(biāo)準(zhǔn) |
|---|---|---|---|
| PE（聚乙烯） | 190 | 2.16 | ISO 1133 |
| PP（聚丙烯） | 230 | 2.16 | ASTM D1238 |
| ABS | 220 | 10 | GB/T 3682 |
4. 應(yīng)用場景與意義
（1）質(zhì)量控制
-
原料驗收：檢測塑料顆粒的流動性是否符合供應(yīng)商標(biāo)稱值（如PE100的MFR=0.3g/10min）。
-
批次穩(wěn)定性：監(jiān)控生產(chǎn)過程中熔指波動，避免加工異常。
（2）加工工藝指導(dǎo)
-
注塑/擠出參數(shù)優(yōu)化：高MFR材料（如MFR>50）適合薄壁注塑，低MFR（如MFR<1）適合擠出管材。
-
共混改性評估：添加填料或增塑劑后，MFR變化反映相容性。
（3）研發(fā)對比
-
不同牌號對比：如HDPE（MFR=0.5）與LLDPE（MFR=2）的加工性能差異。
-
降解分析：回收料MFR升高可能提示分子鏈斷裂。
